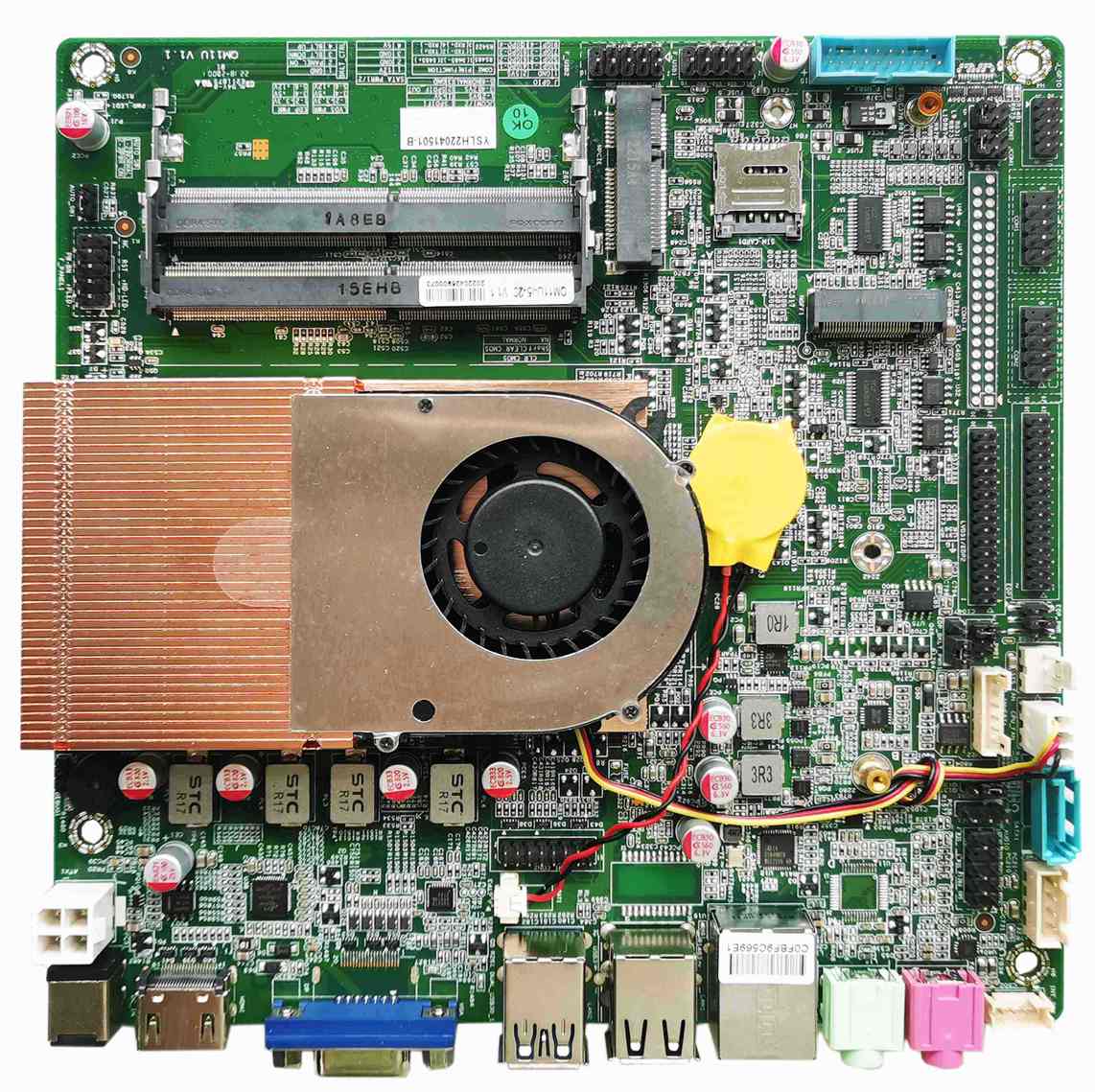

主板尺寸
|
170mm(L)*170mm(W)*22mm(H)
|
CPU處理器
|
英特爾? 處理器 賽揚J4025/J4125/N4020/N4120 、奔騰J5040 /N5030
|
內存支持
|
1*NB-DDR4 SODIMM內存插槽,支持單通道2400MHz內存,低壓1.2V,最大支持8GB
|
電源
|
1*DC_JACK
|
支持12V電壓,DC頭內直徑為2.5MM
主板滿載功耗約30W。建議用12V/4A或以上電源
|
1*DC_PWR
|
顯示功能
|
英特爾? 超高清顯卡 600 圖形控制器,支持單顯、雙顯/三顯復制、雙顯/三顯擴展,DOS下單顯
|
1*VGA DB15接口
|
支持分辨率1920*1080@60Hz
|
1*DP 接口(可選)
|
4K分辨率4096/3840*2160@60Hz
|
VGA接口可改支持DP接口
|
1*HDMI 2.0接口
|
4K分辨率4096/3840*2160@60Hz
|
1*HDMI_CON1插針
|
4K分辨率4096/3840*2160@30Hz (16Pin,2*8Pin,2.0mm)
|
1*LVDS/EDP插針
|
支持分辨率1920*1080@60Hz (30Pin,2*15Pin,2.0mm)
|
1*LVDS_PWR插針
|
LVDS電壓控制插針 (6Pin,2*3Pin,2.0mm)
|
1*INVERT插針
|
LVDS背光開關控制插針 (6Pin,1*6Pin,2.0mm)
|
LVDS與EDP為二選一 共用一組插針
|
網絡功能
|
1/2*RJ45 LAN接口
|
百兆網卡和千兆網卡可選,支持網絡喚醒和PXE無盤啟動功能
(千兆:?jiǎn)尉W(wǎng)8111H,雙網8111H+8111H)
(百兆:?jiǎn)尉W(wǎng)8106E, 雙網8106E+8106E)
|
1*MINI_PCIE接口
|
支持WIFI/3G/4G/藍牙模塊
|
硬盤功能
|
1*SATA接口
|
標準SATA 3.0硬盤接口
|
1*MSATA接口
|
支持MSATA 3.0
|
1*SATA_PWR插針
|
硬盤供電插針,可取電5V、12V (4Pin,1*4Pin,2.54mm)
|
聲音功能
|
默認支持支持Cmedia
HS-100B高保真USB音頻芯片
可選Realtek ALC662/660/892/897 HD數字音頻解碼器,6聲道高保真音頻控制器
|
1*LINE_OUT接口
|
支持音頻輸出(綠色)
|
1*MIC_IN接口
|
支持麥克風輸入(紅色)
|
1*JAMP插針
|
功放支持8歐5瓦喇叭雙聲道輸出 (4Pin,1*4Pin,2.0mm)
|
1*F_AUDIO插針
|
標準音頻插針 (9Pin,2*5Pin,2.54mm)
|
1*SPDIF_OUT插針
|
數字音頻接口
|
USB功能
|
2*USB3.0接口
|
后置標準USB3.0接口
|
2*USB2.0接口
|
后置標準USB2.0接口
|
1*F_USB1插針
|
前置USB2.0插針,一組有2*USB2.0 (9Pin,2*5Pin,2.54mm)
|
1*F_USB2插針
|
前置USB2.0插針,一組有2*USB2.0 (9Pin,2*5Pin,2.54mm)
|
1*F_USB3插針
|
前置USB2.0插針,一組有2*USB2.0 (9Pin,2*5Pin,2.54mm)
|
當主板為USB聲卡時F_USB1第2/4/6/8/10針腳無信號
|
開關功能
|
1*F_PANEL插針
|
開關、電源燈、硬盤燈、重啟插針 (9Pin,2*5Pin,2.54mm)
|
1*AUTO-SW插針
|
支持硬件控制上電開機 (3Pin,1*3Pin,2.0mm)
|
其他I/O
|
10*COM插針
|
串口,默認支持RS232,COM1/3/4可選RS232/RS422/RS485(9Pin,2*5Pin,2.54mm)
|
1*JPCOM1/2/3插針
|
可控制COM1/2/3第九腳電壓0V/5V/12V (6Pin,2*3Pin,2.0mm)
|
1*JLPT1插針
|
并口,標準打印接口插針 (25Pin,2*13Pin,2.0mm)
|
1*SIM卡槽
|
支持SIM卡,用3G/4G時需要SIM卡
|
1*CLR_CMOS插針
|
主板清零、放電插針 (3Pin,1*3Pin,2.54mm)
|
1*FAN1插針
|
CPU風扇插針,不支持溫控 (3Pin,1*3Pin,2.54mm)
|
1*FAN2插針
|
系統風扇插針,不支持溫控 (3Pin,1*3Pin,2.54mm)
|
1*J_GPIO插針
|
GPIO控制插針 (10Pin,2*5Pin,2.54mm)
|
運行環境
|
工作溫度:-10℃~60℃; 工作濕度:5%~95%相對濕度,無冷凝
|
BIOS
|
AMI BIOS,支持定時開機,遠程開關機設備智能識別
|
